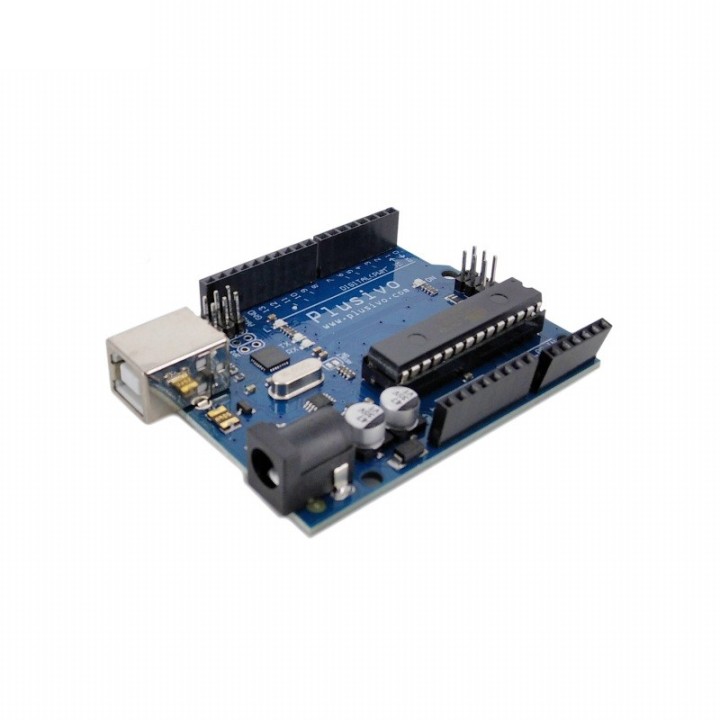

Placă compatibilă Arduino UNO R3 (ATmega328P, ATmega16U2)

Placa compatibilă Arduino UNO R3 are ATmega328P la 16 MHz și ATmega16U2 pe partea de USB — același tip de convertor USB–serial ca pe Arduino UNO R3 original, recunoscut pe Windows, macOS și Linux fără să instalezi un driver. Se livrează fără cablu; varianta cu CH340 vine cu cablul USB în pachet. Este o placă compatibilă, nu un produs Arduino original.

Încarci programe prin USB din Arduino IDE și lucrezi cu aceeași organizare ca pe un UNO R3: 14 pini digitali, 6 ieșiri PWM, 6 intrări analogice, 32 kB memorie Flash, 2 kB SRAM și 1 kB EEPROM. Formatul primește shield-urile pentru UNO R3 și proiectele scrise pentru această platformă.

Ce primești și ce mai este necesar

În pachet găsești placa, fără cablu:

• placa de dezvoltare compatibilă Arduino UNO R3, cu ATmega328P și ATmega16U2;

Separat ai nevoie de:

• cablu USB-A → USB-B, pentru programare și alimentare;
• alimentator DC de 7–12 V cu mufă de 5,5/2,1 mm, dacă placa lucrează fără calculator;
• baterie, dacă vrei să folosești conectorul de alimentare cu o sursă portabilă;
• carcasă pentru protejarea plăcii;
• shield-uri, breadboard, fire, senzori sau alte componente pentru proiect.

ATmega16U2 face legătura cu USB-ul

Față de plăcile compatibile cu CH340, această placă folosește ATmega16U2 pentru comunicația USB, la fel ca UNO R3 original: o conectezi la calculator, iar în Arduino IDE o selectezi ca „Arduino UNO”, fără driver terț pe Windows, macOS sau Linux.

ATmega328P păstrează arhitectura UNO R3

Cei 32 kB de memorie Flash păstrează programul, SRAM-ul este folosit în timpul rulării, iar EEPROM-ul poate stoca date care trebuie păstrate după oprirea alimentării.

Poți controla ieșiri digitale, citi semnale analogice și genera PWM pentru variația luminozității unui LED sau pentru comanda unei sarcini compatibile. Placa este potrivită pentru montaje care rulează un program repetitiv și lucrează cu componente externe.

Pinii oferă acces la UART, I²C și SPI

Cei 14 pini digitali pot fi configurați ca intrări sau ieșiri. Ieșirile PWM sunt pe pinii 3, 5, 6, 9, 10 și 11, iar intrările analogice sunt A0–A5, cu ADC de 10 biți.

Pentru comunicație ai UART pe pinii 0 și 1, I²C pe A4 și A5 și SPI pe pinii 10–13, cu care conectezi afișaje, senzori, module de memorie și alte periferice din ecosistemul UNO R3.

Compatibilitatea cu shield-urile simplifică extinderea

Placa respectă formatul Arduino UNO R3 și primește shield-urile proiectate pentru această dispunere de pini: relee, motoare, afișaje, comunicație sau senzori, fără să schimbi platforma de programare.

Bibliotecile, exemplele și tutorialele create pentru UNO R3 sunt un punct de pornire bun. Compatibilitatea mecanică nu înseamnă însă că orice modul este automat potrivit electric; tensiunea logică și conexiunile trebuie să corespundă proiectului.

Alimentarea se face prin USB sau prin mufa DC

Placa poate fi alimentată la 5 V prin USB sau cu 7–12 V prin intrarea DC. Cablul USB și alimentatorul se cumpără separat.

USB-ul este potrivit pentru programare și pentru testarea plăcii. Dacă folosești senzori, relee sau motoare, dimensionează alimentarea după consumul întregului montaj și nu lega sarcini mari direct la pinii microcontrolerului.

Placa este potrivită pentru începători, proiecte educaționale, prototipuri și montaje în care vrei să folosești ecosistemul Arduino UNO R3 fără să alegi placa originală. Dacă vrei cablul inclus, vezi placa compatibilă Arduino UNO cu CH340, livrată cu cablu USB.
